Gelenkbolzenschellen
Unsere Gelenkbolzenschellen werden für unterschiedliche Anwendungen genutzt, in der Landwirtschaft zum Beispiel für Bewässerungsanlagen und das Ausbringen von Gülle. Im Sektor Mobilität und Transport werden die Gelenkbolzenschellen für Hydraulikrückleitungen und Abgasanlagen verwendet. Bei der Gewinnung nachhaltiger Energie finden die Schellen zum Beispiel für Kühlmittelschläuche und Belüftungsanlagen Verwendung. Unsere Gelenkbolzenschellen sind in zahlreichen Größen erhältlich. Die zweiteiligen Gelenkbolzenschellen sind Teil unserer Produktreihe „Tridon Fundamentals“. Erfahren Sie alles über unsere Gelenkbolzenschellen und die Vorteile der verschiedenen Produkte für anspruchsvolle Anwendungen.
Gelenkbolzenschellen: unsere Superschellen
Unsere Gelenkbolzenschellen werden oft auch als „Superschellen“ bezeichnet. Um eine gute Dichtwirkung zu erzielen, ist oft eine hohe Flexibilität vonnöten, während es in anderen Fällen schlicht um rohe Kraft geht. Wir nennen unsere Gelenkbolzenschellen „Superschellen“, weil sie die beste Lösung für alle Fälle sind, in denen rohe Kraft nötig ist, um eine gute Dichtwirkung zu erzielen.
Verwendungsmöglichkeiten für Gelenkbolzenschellen
Wie gesagt: Unsere Gelenkbolzenschellen sind die ideale Lösung, wenn rohe Kraft nötig ist, um eine gute Dichtwirkung zu erzielen. Deshalb empfehlen wir unsere Gelenkbolzenschellen für harte oder verstärkte dickwandige Schläuche sowie für Anwendungen mit hohem Spitzen- oder Dauerdruck.
Unsere Palette an Gelenkbolzenschellen
DSA und DSB Gelenkbolzenschellen
Die Gelenkbolzenschellen vom Typ DSA und DSB sind zweiteilig, sie haben also zwei Schrauben. Sie erfüllen dank des doppelten Bands sowie der massiven Bolzen und ihrer stabilen Befestigung höchste Anforderungen. Bei einer zweiteiligen Gelenkbolzenschelle werden die Radialkräfte besser verteilt, sodass die Dichtwirkung schneller erzielt wird. Der Unterschied zwischen den Typen DSA und DSB liegt in der Breite des Bands und im verwendeten Schraubentyp. Beide Typen sind Mehrzweckschellen für hohe Belastungen.
Technische Daten:
- Breite des Bands: 20 mm (DSA), 24 mm (DSB)
- Größe: 30 mm bis 300 mm (DSA) bzw. 60 mm bis 315 mm (DSB)
- Materialien: W1, W2 (nur DSB) und W5
- Schrauben: M6 (DSA), M8 (DSB)
M Gelenkbolzenschellen
Dank der leichten Konstruktion und der abgerundeten Kanten sind die Gelenkbolzenschellen vom Typ M eine hervorragende Lösung für Schläuche mit dünnen Wänden und kleinem Spannbereich. Die abgerundeten Kanten des Schellenbands verhindern ein Einschneiden in die Schlauchwand. Aufgrund der guten Eignung für dünne Schläuche wird dieser Typ häufig auch als „Kraftstoffschlauchschelle“ bezeichnet. Gelenkbolzenschellen vom Typ M entsprechen der DIN 3017.
Technische Daten:
- Breite des Bands: 9 mm
- Größe: 6 mm bis 20 mm
- Materialien: W1 und W4 (W5 auf Anfrage)
- Schrauben: M4, mit verlängertem Kopf für leichte Erreichbarkeit mit Steckschlüsseln
MS Gelenkbolzenschellen
Dieser Schellentyp wurde ursprünglich als Sonderanfertigung für Sägen unseres Kunden Husqvarna entwickelt. Inzwischen benutzen aber auch viele weitere Kunden diese besonders kompakte Schlauchschelle, die sich auch bei beengtesten Verhältnissen bequem handhaben lässt. Die Schellen dieses Typs entsprechen der DIN 3017.
Technische Daten:
- Breite des Bands: 7 mm oder 9 mm
- Größe: 28 mm bis 59 mm
- Materialien: W1, W2 und W4
- Schrauben: eine Innensechskantschraube, M3 oder M4
RS Gelenkbolzenschellen
Die Gelenkbolzenschellen vom Typ RS sind die stabilsten unserer gesamten Produktpalette. Sie wurden für starre und schwere Schläuche sowie hohe Betriebsdrücke entwickelt und eignen sich so für eine große Bandbreite an anspruchsvollen Anwendungen. Mithilfe eines Distanzstücks ist sichergestellt, dass die Schraube stets gut erreichbar ist, um die Installation zu vereinfachen. Die mechanische Belastbarkeit der Schelle übersteigt das Bruchdrehmoment der Schraube.
Technische Daten:
- Breite des Bands: 30 mm
- Größe: 40 mm bis 174 mm (größere Größen auf Anfrage)
- Materialien: W1
- Schrauben: M10 (unabhängig vom Durchmesser)
S Gelenkbolzenschellen
Was unsere Schellen vom Typ S auszeichnet, ist die besonders große Flexibilität im Hinblick auf die Breite und Dicke des Bands sowie auf die Größe der Schrauben und Bolzen, die jeweils auf den Schellendurchmesser abgestimmt sind. Mit anderen Worten: je robuster der Schlauch, desto robuster die Schelle. Bei den Typ-S-Schellen sind die Kanten des Bands abgerundet, um Undichtigkeiten durch Einschneiden in den Schlauch zu vermeiden. Mithilfe eines Distanzstücks ist sichergestellt, dass die Schraube stets gut erreichbar ist, um die Installation zu vereinfachen. Die Schelle weist auf jeder Seite 3 Buckelschweißungen auf.
Technische Daten:
- Breite des Bands: 18 mm, 20 mm, 22 mm, 24 mm, 26 mm
- Größe: 17 mm bis 252 mm
- Materialien: W1, W2, W4 und W5
- Schrauben: Standardschrauben, metrisch
SP Gelenkbolzenschellen
Die SP-Schelle ist eine schwere einteilige Schelle, die sich mit ihrem doppelten Band, der stabilen Brücke und der massiven einzelnen Schraube für unterschiedlichste industrielle Anwendungen eignet. Gelenkbolzenschellen vom Typ SP entsprechen der DIN 3017-3.
Technische Daten:
- Breite des Bands: 20 mm
- Größe: 30 mm bis 135 mm
- Materialien: W1, W4 und W5
- Schrauben: M6
Gelenkbolzenschellen mit massiven Bolzen
Für unsere Gelenkbolzenschellen verwenden wir (außer beim Typ M) massive Bolzen, während andere Anbieter häufig hohle Bolzen benutzen. Massive Bolzen haben drei wesentliche Vorteile: Erstens ist das Gewinde für die Spannschraube länger, zweitens sind massive Bolzen fester als hohle, und drittens können sie sich bei einer Justierung der Schelle drehen, sodass nur in der benötigten Richtung Spannung auftritt. Diese und weitere Vorteile machen unsere Gelenkbolzenschellen zur idealen Wahl für anspruchsvolle Anwendungen.

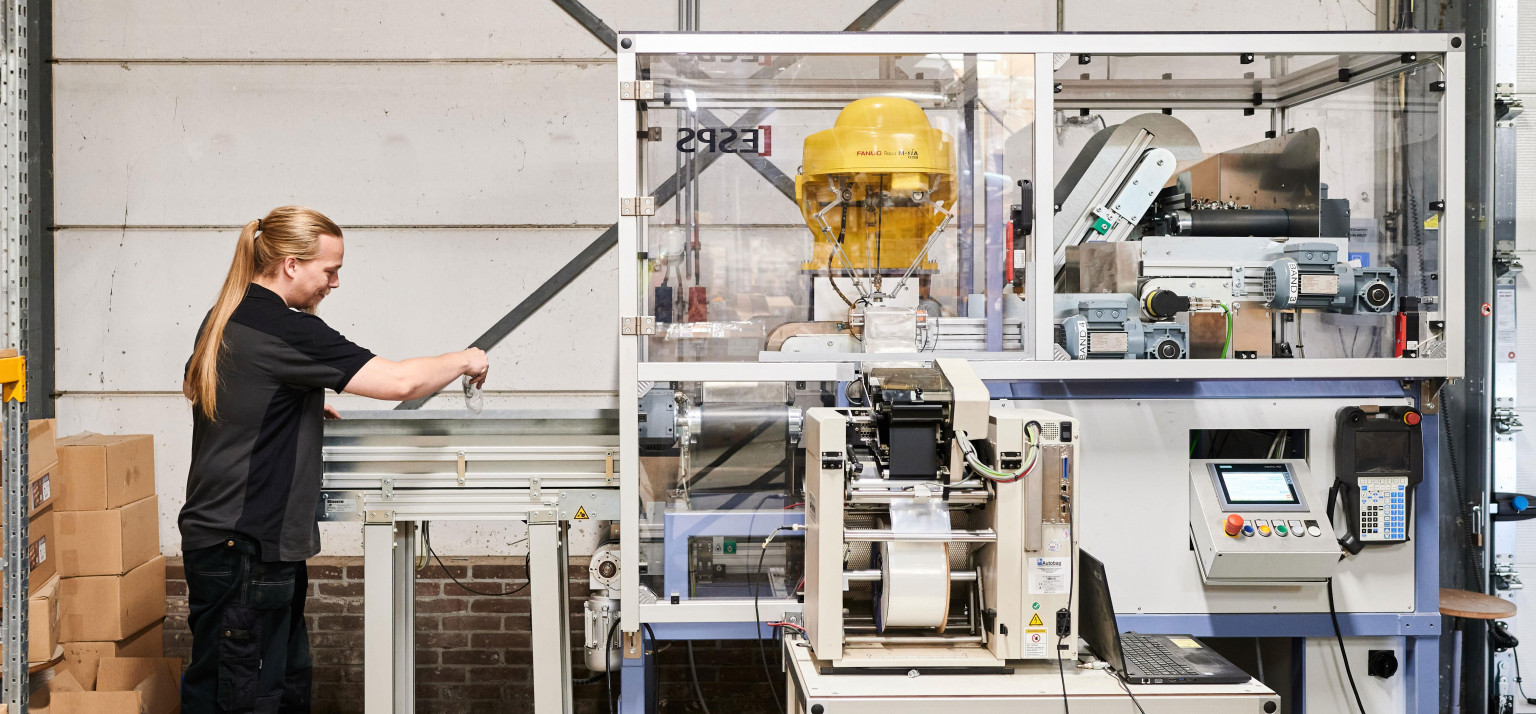

Nutzen Sie unseren speziellen Verpackungsservice für Gelenkbolzenschellen
Um Ihnen die Mühe zu ersparen, Ihre Bestellung umverpacken zu müssen, bieten wir Ihnen eine wunschgemäße Verpackung Ihrer Waren an. Dabei entscheiden Sie auch über die Anzahl der Schellen pro Verpackungseinheit und sparen so Zeit und Geld und erzeugen weniger Abfälle. Sprechen Sie uns einfach an, wenn Sie mehr über die Möglichkeiten erfahren möchten!
